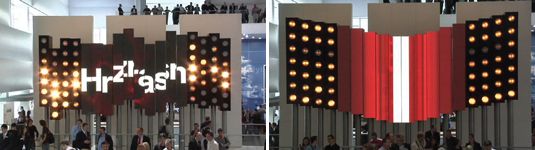

Weltpremiere einer Hydraulikanlage für BMW-Stand auf der IAA

In einem nur dreimonatigen
Fertigstellungszeitraum hat Stage Kinetik ein bisher weltweit einmaliges
Hub-System für fahrbare LED- und Lichtwände im Rahmen des BMWStandes auf der
IAA in Frankfurt realisiert.



Die Hydraulikanlage bestand aus 18
Hubzylindern, mit einem Durchmesser von je 190 mm, einer Höhe von 4 m, in Form
von Säulen aus Chromstahl. Die max. Verfahrgeschwindigkeit beträgt 6 m/sec.,
bei einem Hub von 2.200 mm; die Positioniergenauigkeit 0,2 mm.



Die Anlage wurde für Bewegungen in der
vertikalen Ebene entwickelt und mit dem Stage Kinetik Hard- und Softwaresystem
gesteuert. Die Bewegungsabläufe der einzelnen Zylinder wurden auf die
Choreographie der Showabläufe abgestimmt. Jeder Zylinder konnte einzeln bewegt
werden. Die gesamte Bühnenkonstruktion wiegt 23 t, davon sind 7,2 t bewegte
Masse. Das hierfür entwickelte Hydraulikaggregat hat eine Fördermenge von 1.700
Liter/min. Bei einem Betriebsdruck von 100 Bar und einem Ölspeicher von 5.000
Litern. Das Gewicht des Aggregates beträgt 15 t.
